Solutions de levage magnétique
Des préhenseurs sur mesure qui fonctionnent par aimantation
Levage magnétique : une solution adaptée à des cas particuliers
La norme NF EN 13155 relative aux appareils de levage à charge suspendue prévoit l’usage de solutions magnétiques pour la manutention de charges en acier. Ces systèmes de préhension par aimantation sont particulièrement utiles pour manipuler des pièces ne disposant d’aucun point d’élingage.

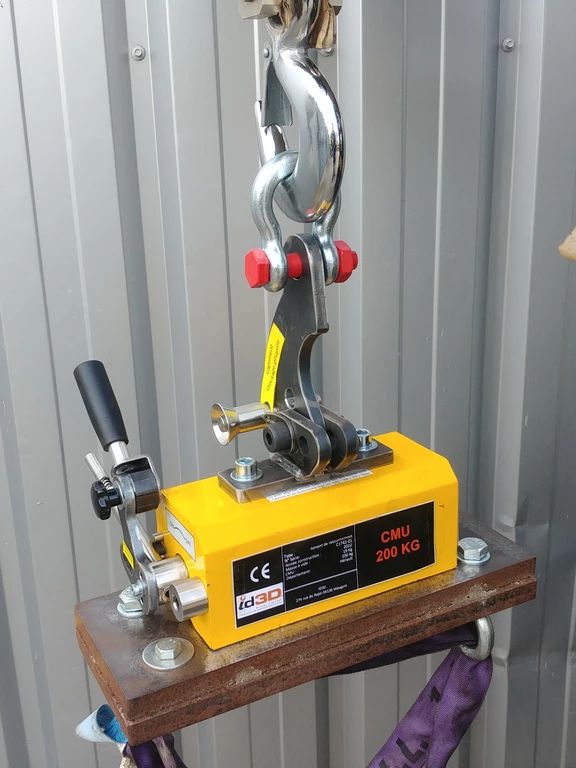

Les aimants que nous intégrons à nos outillages s’adaptent à des surfaces planes ou cylindriques, ce qui permet d’envisager de nombreuses configurations d’usage, à condition que l’épaisseur d’acier soit suffisante (généralement 10 à 15 mm minimum).

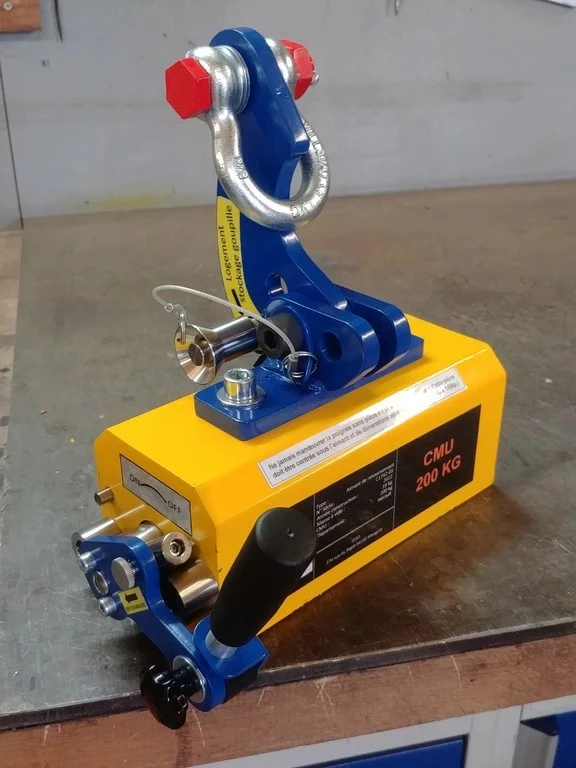

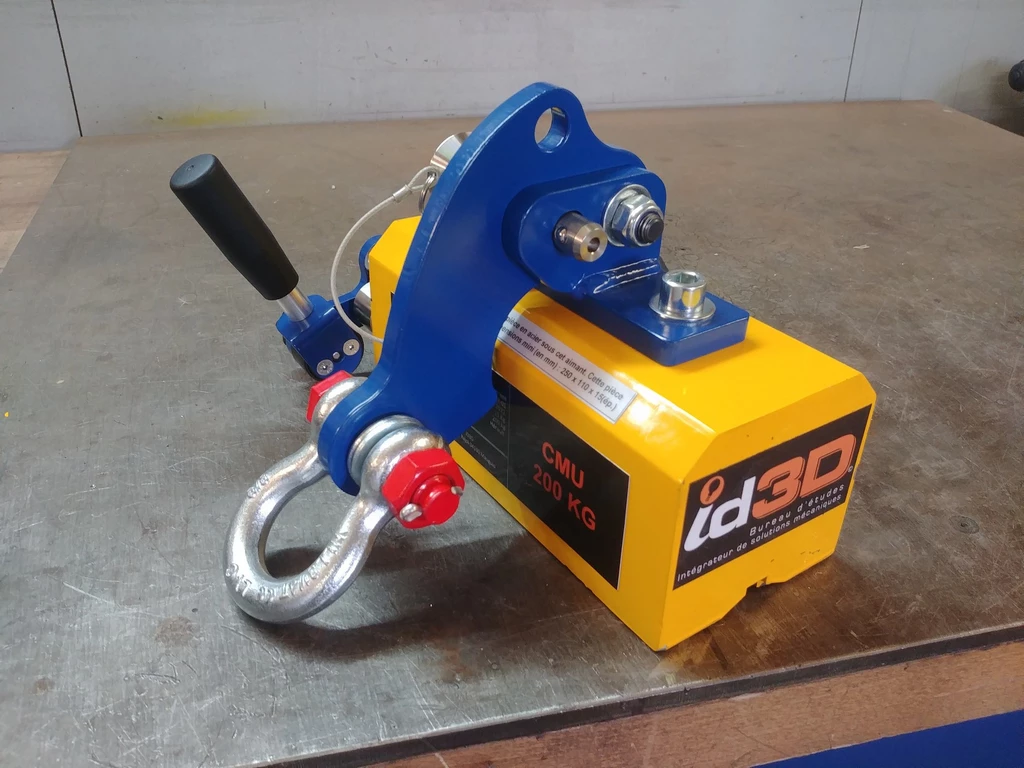

Un accessoire de levage pour sécuriser la manutention de bruts
Le projet présenté ici concerne la manutention de bruts en acier destinés à l’usinage.

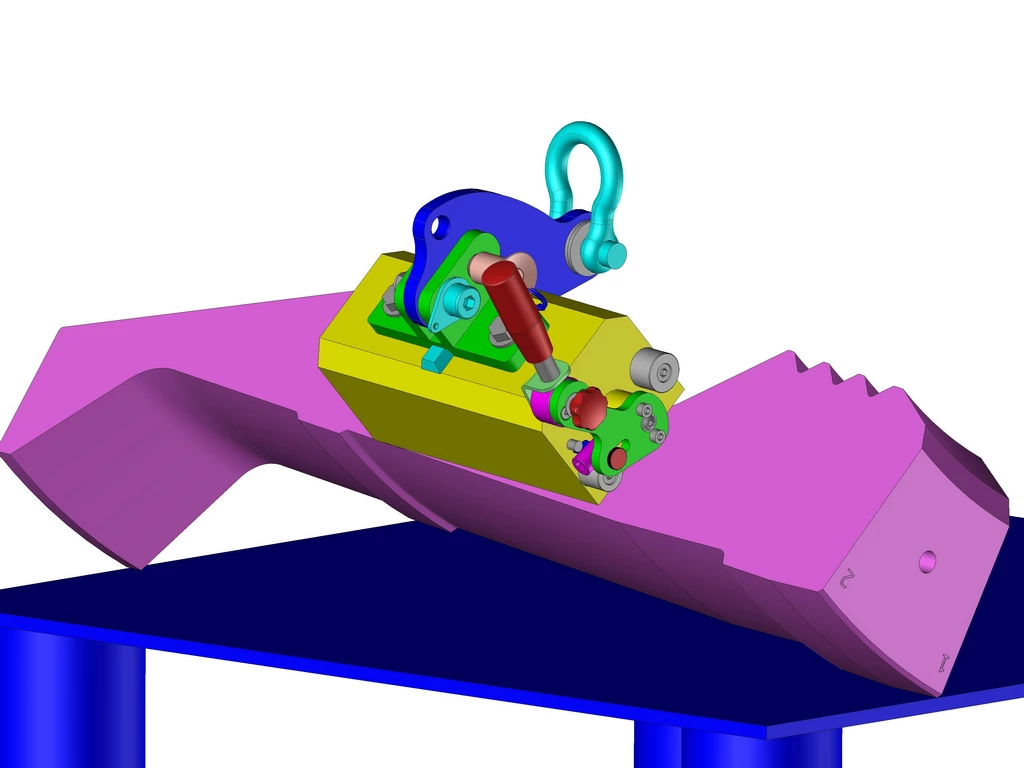

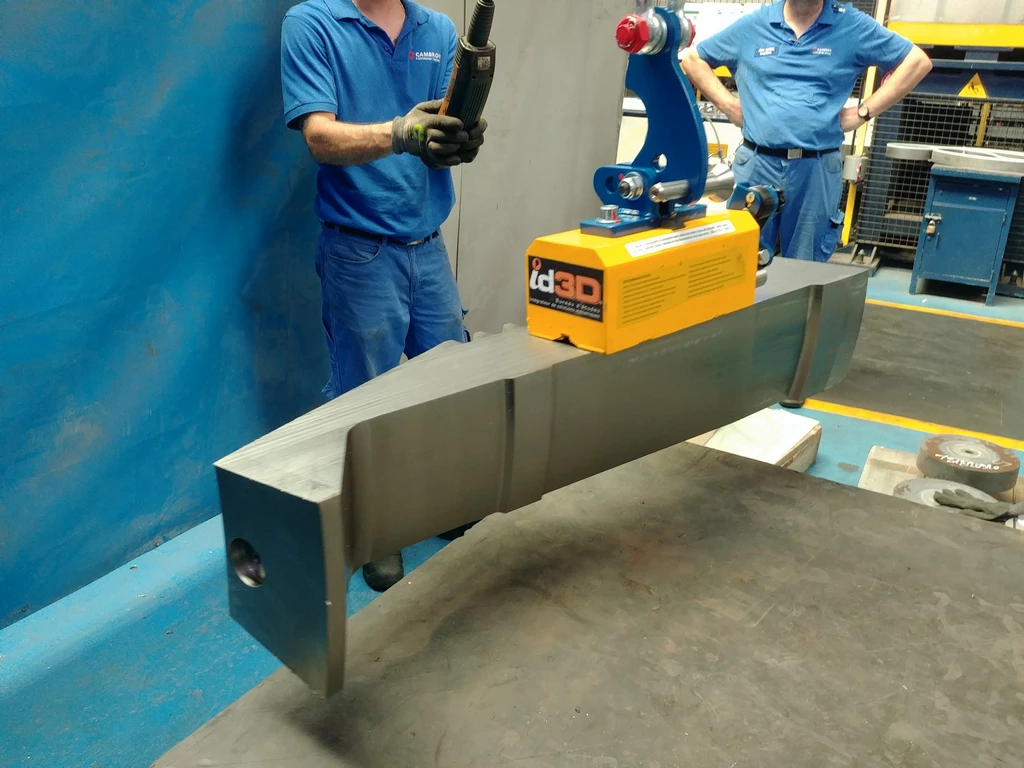

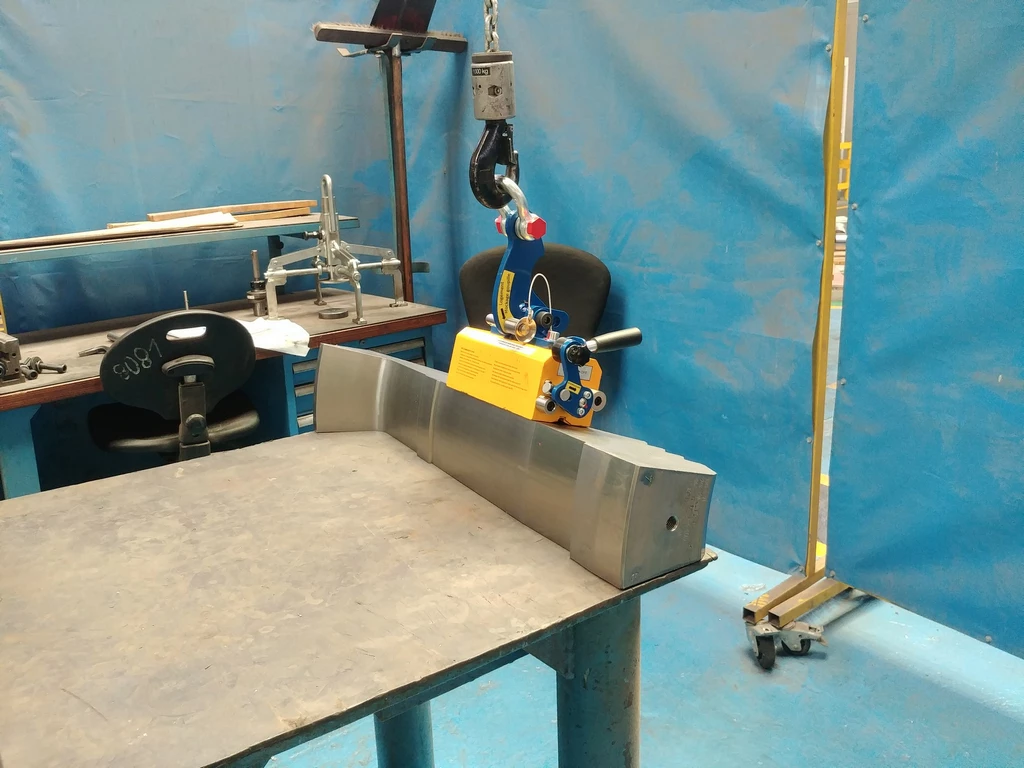

L’accessoire développé permet à l’opérateur de charger la pièce dans une machine à commande numérique, à l’aide d’une potence ou d’un pont roulant.
Auparavant, l’opérateur étranglait la pièce avec des élingues, au risque qu’elle se décroche lors du levage. Désormais, cet outillage rend cette manutention bien plus sécurisée dans le contexte d’un atelier de production usinant des pièces lourdes et encombrantes.
Retournement astucieux et ergonomique

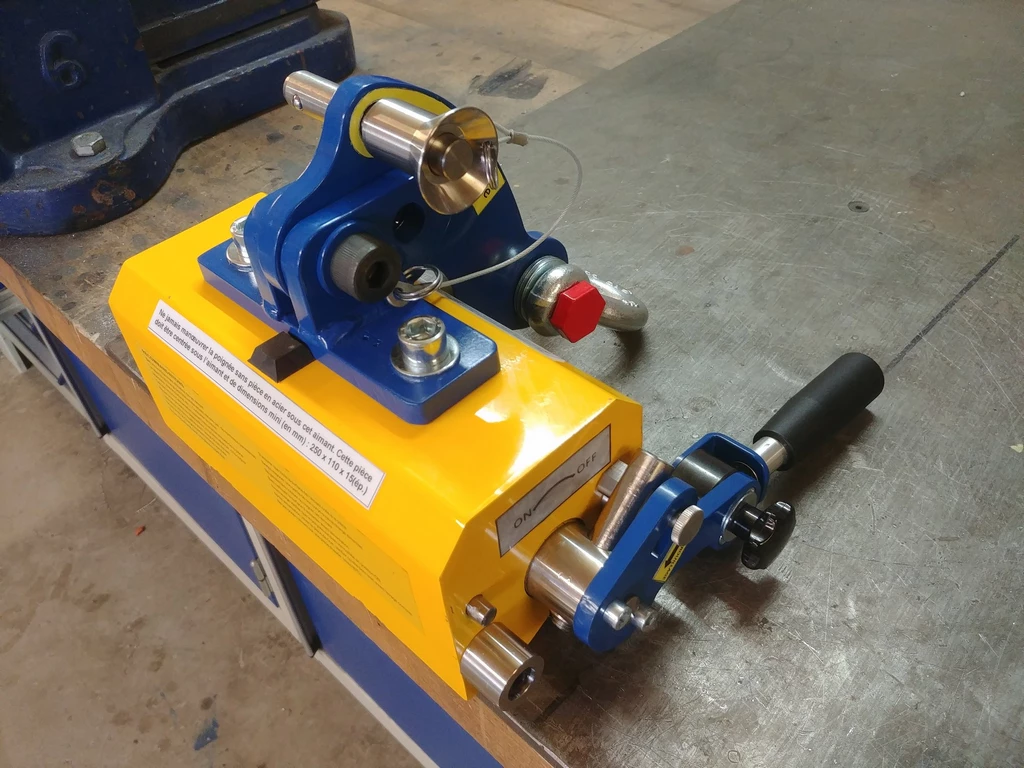

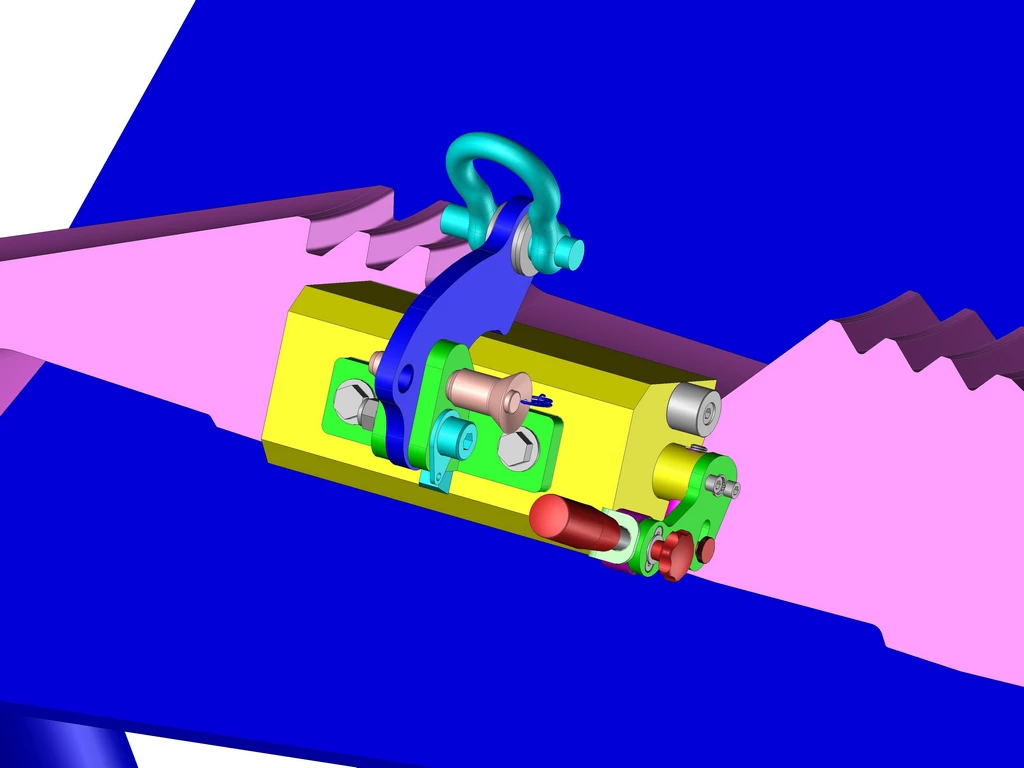

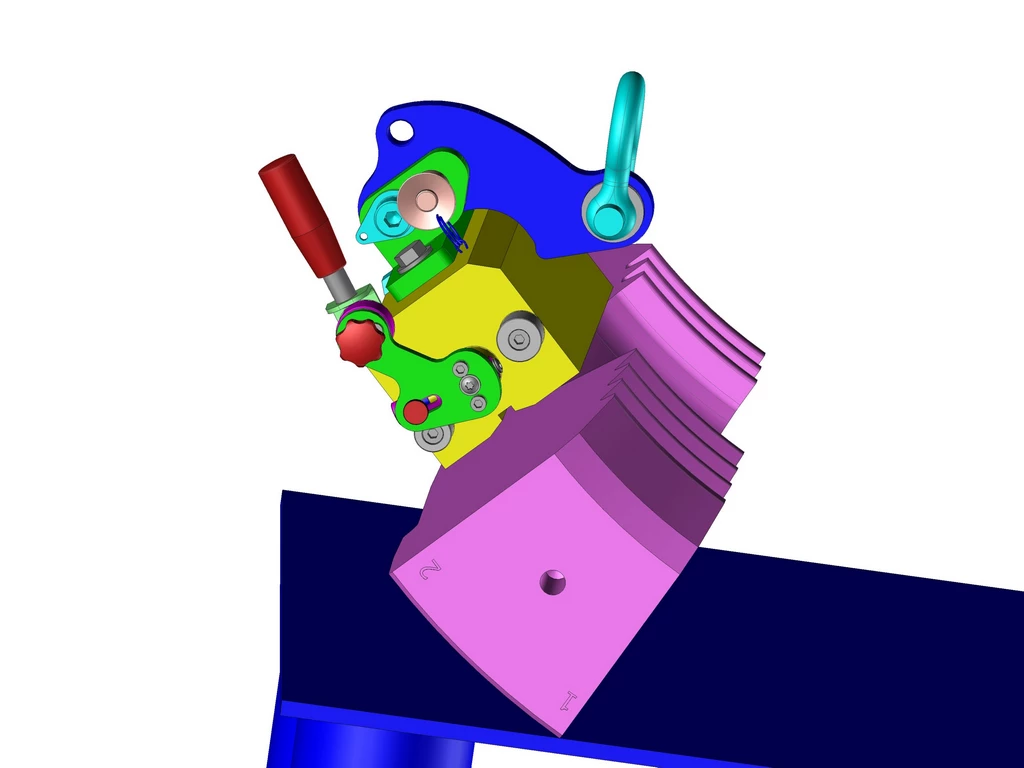

Au-delà du levage, l’outillage intègre une fonction de retournement astucieuse grâce à un bras déporté équipé d’un axe articulé à goupille.

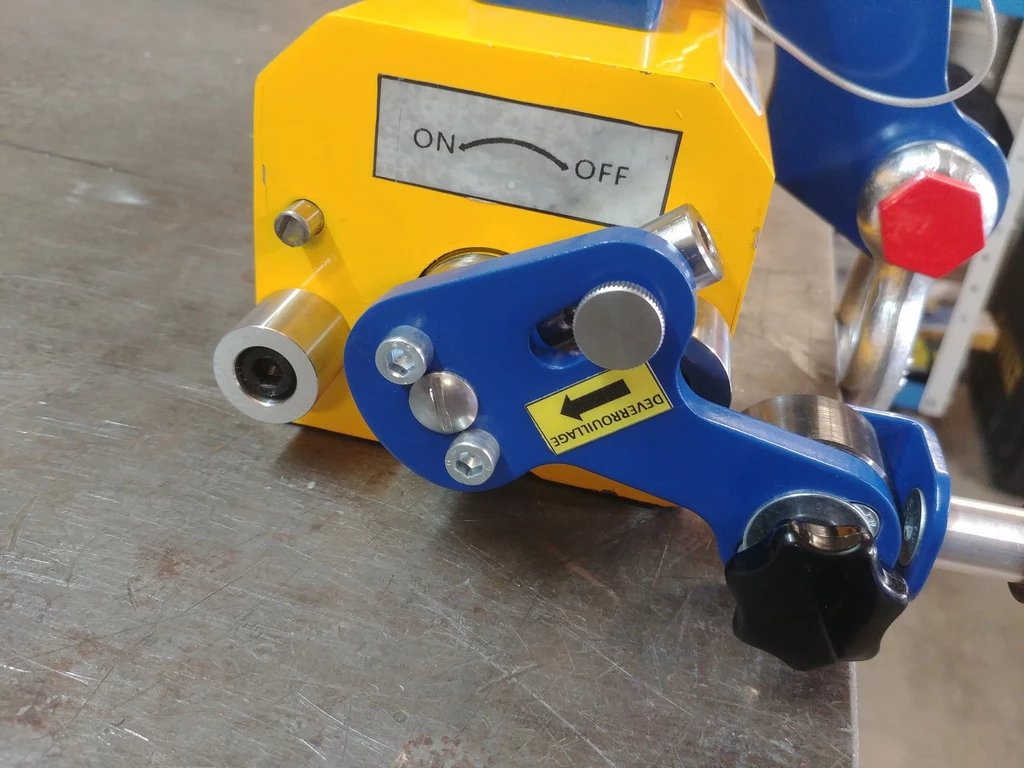

Une fois la pièce usinée sur une première face, l’opérateur peut la déposer sur un support, désengager l’aimant, puis reprendre la pièce sur une autre face pour poursuivre les opérations.
Ce système ergonomique a permis de réduire les efforts physiques, de limiter les risques de blessure et d’améliorer l’ergonomie du poste, tout en apportant un gain de temps non négligeable.

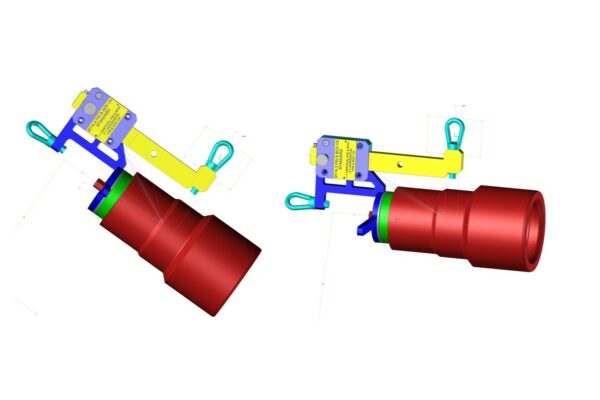

Découvrez sur cette page d’autres dispositifs de levage innovants.
